Hardware Multithreading

multicore processor

A multicore processor contains multiple processors (“cores”) in a single integrated circuit.

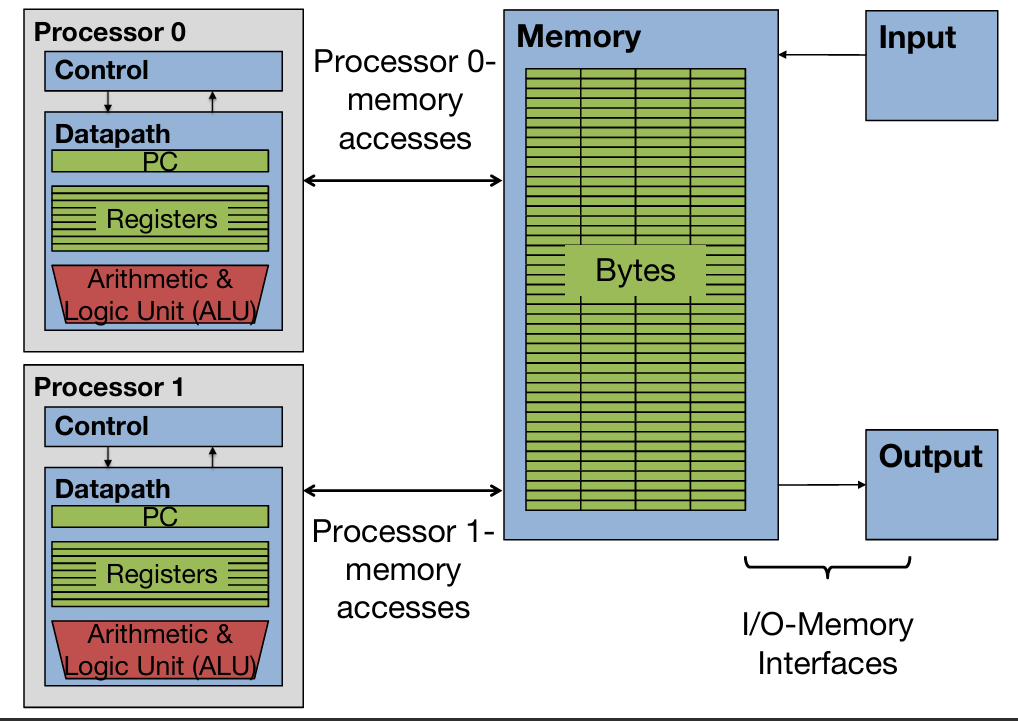

比如说上述的结构中，一个processor core中包含了datapath, PC and Registers, ALU, etc。而这样的核心可以有很多个，但是他们都是在同一块内存上面工作的。它们共同执行任务的模型叫做execution model：每一个处理器会有独立的指令流，同时很重要的：每个核心也拥有自己的high-level caches，如L1 L2。所有的处理器都会解出同一块内存。

使用场景：

  1. 并行处理程序（Parallel-processing program）

  2. 目标：提升一个程序的运行速度，前提是该程序被专门设计用于在多处理器上运行。

  3. 示例：多线程程序（Multithreaded program） 比如：浏览器、视频编码器等可以把一个任务拆成多个线程，让多个核心并行处理，提高效率。

  4. 进程级并行（Process-level parallelism）

  5. 又称“作业级并行”，课程CS110中不包含，但实际中非常常见。

  6. 目标：为多个独立任务提供高吞吐量（High throughput）。
  7. 示例：你的操作系统同时运行多个程序（比如你一边听音乐，一边写文档，一边下载文件），每个核心可以处理一个独立的程序，提高整体效率。

问题一：应该在一个多核处理器中放多少个核心？

  • 取决于目标工作负载（target workload）
  • 如果你的应用是轻量型的，可能2-4个核心足够。
  • 如果是需要高性能的服务器任务，可能需要几十甚至上百个核心。
  • 大多数系统的做法：
  • 选择多个“在约束条件下性能最好的核心”（也就是说不是单纯追求最强，而是综合考虑面积、功耗、成本）。
  • 功耗敏感型系统（比如手机）：
  • 使用“部分高性能核心 + 部分高能效核心”的策略（也就是所谓的big.LITTLE架构）。

问题二：不同处理器（核心）之间如何协调/通信？

  • 方法一：通过内存中的共享变量，使用load/store指令访问。
  • 方法二：使用同步机制（如锁 lock）：
  • 避免两个核心同时修改一个变量，可能会导致数据错误。
  • 加锁是常见的方式，但会影响并发性，需要精细设计。

硬件线程 vs 软件线程

硬件线程（Hardware Thread）

  • 每个CPU核心（Core）可以提供一个或多个硬件线程。
  • 硬件线程是实际执行指令的实体。

软件线程（Software Thread）

  • 操作系统可以创建许多软件线程。
  • 软件线程通过操作系统映射到硬件线程上执行。
  • 只有被分配到硬件线程的那部分软件线程才会真正运行；
  • 其他线程处于等待（waiting）状态。

上下文切换（Context Switching）

操作系统通过“上下文切换”来实现“多个线程同时运行”的假象。

上下文切换的过程：

  1. 把原来的线程从硬件线程中移除：
  2. 中断执行（Interrupt execution）
  3. 保存上下文（包括寄存器和程序计数器 PC）到内存中
  4. 加载新线程进来：
  5. 加载新的寄存器值，包括程序计数器（PC）
  6. 将控制权交给新的线程

右侧图示展示了一个“进程（Process）”中包含多个线程，随着时间的推移，不同线程轮流被执行。

SMT

核心目标：

  • 利用冗余硬件（redundant hardware）避免频繁保存/恢复线程上下文。

实现方式：

  • 多个线程共享一个CPU核心，但每个线程有自己的：
  • 程序计数器（PC）
  • 一套寄存器组
  • 这样，当一个线程因为等待数据而阻塞时，CPU可以立即切换到另一个线程执行。

为什么可以做到？

  • 因为根据摩尔定律（Moore’s Law），晶体管越来越多、越来越便宜，允许我们在一个核心里放多个执行上下文。

SMT 的优点总结：

  • 提高硬件资源利用率
  • 减少上下文切换带来的性能开销
  • 在某些场景下（如高延迟内存访问）显著提升系统吞吐量

概念：

  • 多线程意味着在同一个处理器核心中，同时存在多个“活跃”线程的状态。
  • 这通过为每个线程保留独立的程序计数器（PC）和寄存器组（Registers）来实现。

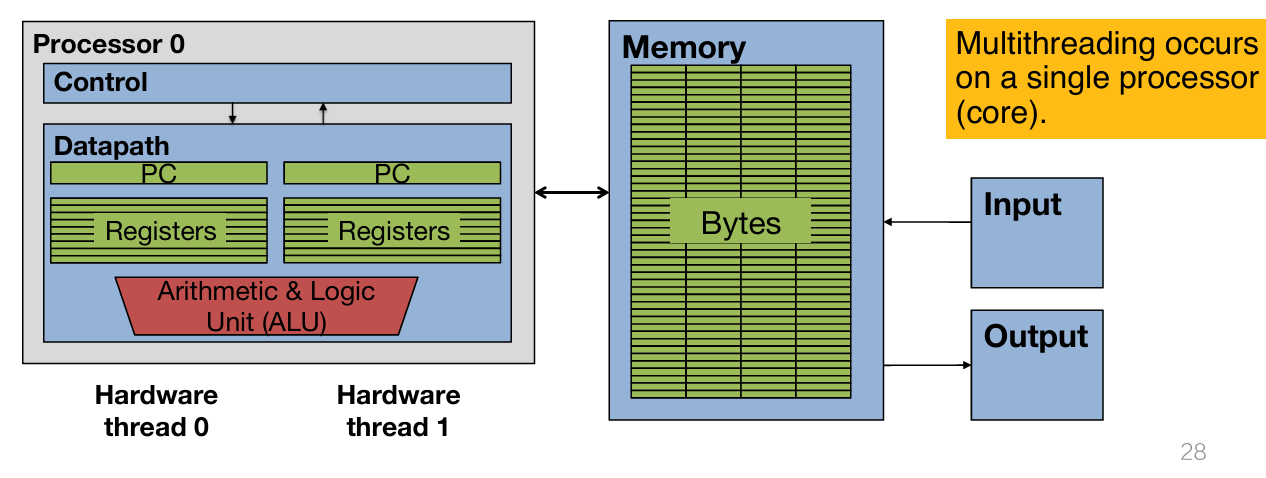

如下图所示：可以发现在每一个processor中都有多套线程装备，装备指的是PC and Registers


多线程如何工作：

  • 控制逻辑会决定下一条要发出的指令。
  • 可以混合调度来自不同线程的指令。
  • 从软件角度来看，这就像是运行在多个“处理器”上（尽管实际上是一个核心在模拟多个硬件线程）。

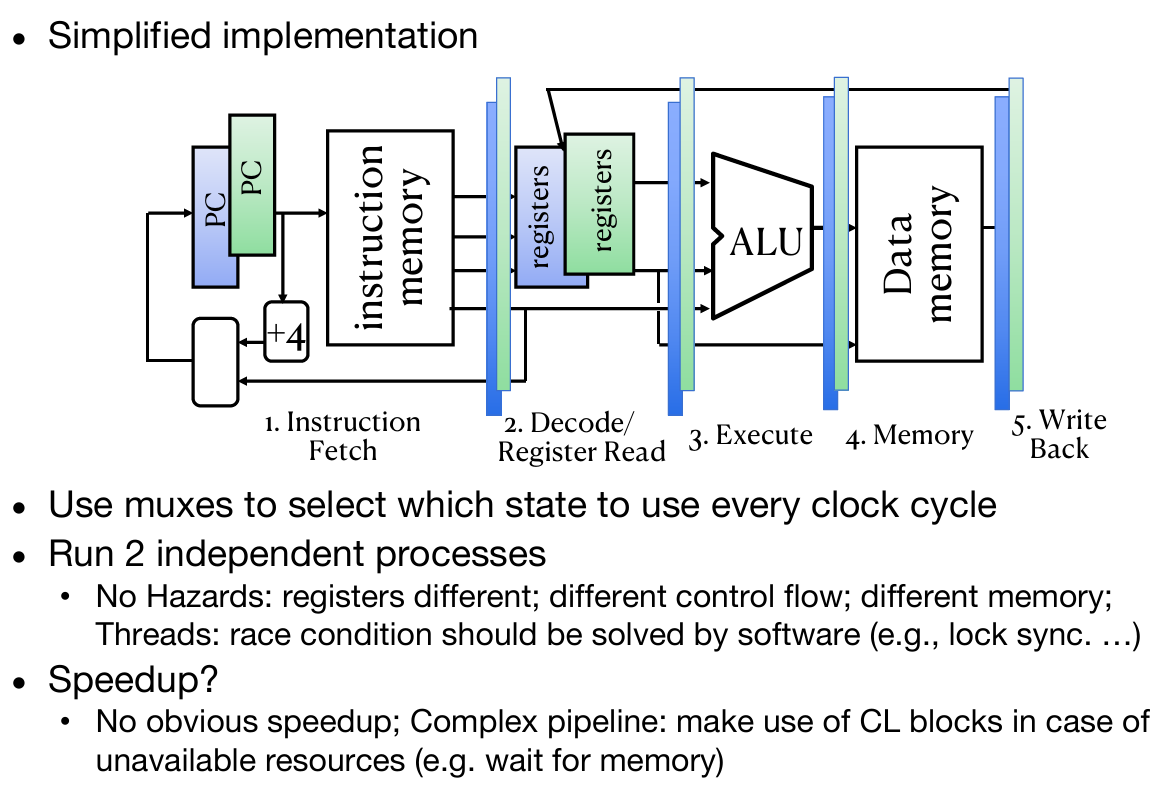

同时多线程（Simultaneous Multithreading, SMT）Simplified Implementation：

  • SMT的核心思想是同时运行多个线程，并让它们共享同一个执行流水线（Pipeline）。
  • 通过使用多路选择器（Muxes），在每个时钟周期选择一个线程的状态来执行。
